Роблю Дозиметр

Автор YserL, 24.05.2011 13:12:30

« попередня тема - наступна тема »

0 Користувачі і 1 Гість дивляться цю тему.

YserL

Нема що робити, хочеться покулупатися у залізі:
-Процесор atmega8a
-екран nokia 3310
-вібро
-пищалка
-розєм usb - вивід rs-232 і живлення від 5V


Найшов сайт http://www.techlib.com/science/geiger.html де використовується подібний апаратний спосіб формування високої напруги як в террі.


inkognito

як жестокий ламер скажу - поправ Batery_3V - і все буде чотко працювати. Але не джелізом єдиним...
Resistance is futile

Golem

- Шунтуючі конденсатори по входу і виходу стабілізатора живлення
- конденсатор паралельно живленню контроллера
- Захист від пеерполюсування батареї
Дігери всіх країн єднайтеся!

US5WEO

Ключувати двигунчик вібро можна замість BC847 таким самим польовим транзистором на якому ти зробив захист від переполюсовки. Паралельно двигунчику буде культурно поставити діод катодом до VDD. Не завадить ще один конденсатор 0,1 мкФ зі сторони вібро з VDD на GND :)

inkognito

 а в слові Batery далі всього одна буква t...
Resistance is futile

Golem

З бази транзистора вібро на землю ше один резистор. Аби при включенні процесора вона не висіла в повітрі. Стандартний вібрик споживає 100мА і більше. При коефіцієнті передачі транзистора 100 (для простоти) в базу прийдеться качати 1 мА. Невигідно. Якщо ж все таки лишити біполярний, то резистор треба зменшити відповідно до цього струму - 1К.

Якшо ставитимеш звичайний безур, а не з генератором всередині то я б рекомендував послідовно з бузером поставив конденсатор на 47нФ.  Він і зменшить струм через бузер що дозволить регулювати гучність. А також якшо раптом програма зависне і підключить пін назавжди до + то кондюк не дасть текти через бузер (типовий опір десятки ОМ) великому струму від батареї.
Дігери всіх країн єднайтеся!

US5WEO

Постав резистор 100к з затвору на VCC, транзистора IRLML6302 того що керує вібро, щоб затвор не висів в повітрі :) а з VCC на GND конденсатор 0,1 мкФ. Потім номінал конденсатора який послідовно з бузером вкажи на схемі правильно 47н а не 47 і буде тобі нам щастя :)

Roman_P

Зверни увагу на стабілізатор напруги . На схемі позначений як 78L03 . Для 78 серії , яка є біполярною , типове значення спаду напруги між входом і виходом 2 вольта . По схемі я бачу живлення від USB . Напруга на USB може бути в межах 4.75 - 5.25 вольт . Тобто на виході стабілізатора в найгіршому випадку може бути 2,75 вольта . В випадку якщо як опорна напруга використовується напруга живлення будуть неточні вимірювання . Тому треба застосовувати стабілізатор з низьким спадом напруги LDO . Вони зроблені на польових транзисторах . Типове значення для них спаду між входом і виходом 0,3-0,4 вольта . По схемі видно що використовується АЦП . Тому треба звернути увагу на підєднання виводів живлення аналого-цифрового перетворювача . Це є блокуючі конденсатори , аналогова земля і т.д. . Як підєднати добре описано в документації на Atmel . Від правильного підєднання і розводки залежить точність вимірювань .

YserL

Цитата: Roman_P від 26.05.2011 12:04:49
Зверни увагу на стабілізатор напруги . На схемі позначений як 78L03 . Для 78 серії , яка є біполярною , типове значення спаду напруги між входом і виходом 2 вольта . По схемі я бачу живлення від USB . Напруга на USB може бути в межах 4.75 - 5.25 вольт . Тобто на виході стабілізатора в найгіршому випадку може бути 2,75 вольта . В випадку якщо як опорна напруга використовується напруга живлення будуть неточні вимірювання . Тому треба застосовувати стабілізатор з низьким спадом напруги LDO . Вони зроблені на польових транзисторах . Типове значення для них спаду між входом і виходом 0,3-0,4 вольта . По схемі видно що використовується АЦП . Тому треба звернути увагу на підєднання виводів живлення аналого-цифрового перетворювача . Це є блокуючі конденсатори , аналогова земля і т.д. . Як підєднати добре описано в документації на Atmel . Від правильного підєднання і розводки залежить точність вимірювань .
Дякую за зауваження, треба замінити вузол 78L03 на LDO, бєджетно із непотрібної флешки. Можна взяти LM2937-3,3 або lm317, або MC78FC00. Що дешевше, кпд тут не має значення.
Уточнив схему 21 AGND  ногу посадив на загальну землю. VCC через фільтр подав на 18 AVCC і 20 AREF через фільтр 10 мікрогенрі і конденсатора на 100пф.

Roman_P

Ще раз до стабілізатора напруги . Ніби підходять обидва але LM2937-3.3 видається кращим рішенням . Але треба бути обережним з вибором блокуючого конденсатора на виході стабілізатора напруги . Туди добре піде танталовий або керамічний 10мкФ . З електролітом може нормально і не запрацювати . Ставити його треба коло як можна ближче до стабілізатора .
В схемі є батарейне живлення і є бажання економити енергію . Стабілізатори напруги мають параметер струм спокою . Це струм який споживає схема навіть якщо на виході струму нема . В схемі є ситуація коли USB живлення нема але є живлення від батарейки . Тоді якщо використовується LM317 то через кола подільника напруги буде стікати 5мА . LM2937-3.3 має струм спокою 10мА але як себе буде вести схема коли на виході є напруга а на вході нема , тобто чи буде вона споживати струм і який , не відомо . Я думаю що щось стікати буде . Тому є доцільно поставити на виході стабілізатора напруги транзистор в діодному включенні . Доречі затвори транзисторів на замлю краще садити через резистори хоча б 10 Ом .
На рахунок високовольтного перетворювача то краще його змоделювати в симуляторі . Якщо в симуляторі буде працювати то швидше за все буде працювати і вживу . Якщо в симуляторі не працює то вживу не буде працювати точно . Якщо по логіці роботи трансформатор не повинен входити в насичення така схема на транзисторах симулюється досить достовірно .

YserL

В даташиті юзають танталові. Якщо щось буде їсти у стані спокою, то його спокійно можна винести за межі схеми дозиментра. Все одно на кабелі для зєднання із компютером треба перетворювач ttl. 3.3-5v (SP3223) якщо через ft232rl, або max232 якщо на компютерний UART.

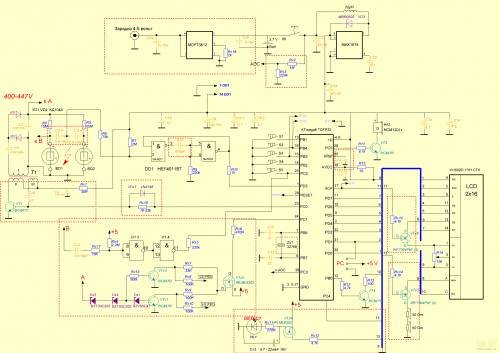

Схема перетворюча така як малював катсук:


Цікаве питання із живленням екрану при використанні у якості живлення акумулятора 3,7В, хоча є робочі схеми на 5в, але тоді живлення екрану береться із ноги контролера. Наприклад у такій схемі:

Roman_P

Як вже було написано вище , біполярний транзистор є сенс замінити на польовий . Я не зовсім розумію як буде працювати зворотній звязок . Тобто наскільки я розумію , треба відслідковувати напругу на лічильнику Гейгера . Тому , напевно , є сенс брати напругу зворотнього звязку звідти . В будь-якому випадку рекомендую зробити симуляцію схеми . Такі схеми симулюються достатньо достовірно . Тобто можна буде відслідкувати при яких значеннях PWM і за який час вихідна напруга досягне достатнього значення , прикинути алгоритм керування .На загал системи , де в коло зворотнього звязку включений мікроконтролер , не є прості в реадізації . Є багато факторів наприклад великий час реакції , дискретність кроку PWM . Якщо треба мати якусь напругу то краще її сформувати аналоговими методами  . Мікроконтролер можна використати щоб контролювати чи на виході нормальний рівень напруги .

YserL

Дозиметр Гамма оновився до 4 версії:
http://radiokot.ru/circuit/digital/measure/36/



YserL

Купив екран Nokia 1100: із контролером PCF8814 бюджетне рішення, 96 x 65 пикселів, обійшовся у 23 грн:
має внутрішній буфер, так що не треба у мк використовувати відеобуфер.
Напруга 1,7 - 3,3 в
зєднання 4 дроти

Dima_Bear

Ось натрапив на
ссилку, по ГАММІ 1,
фото:







та відео як вона працює:



YserL

Хтось теж зробив дозиметр на базі подібних деталей:
http://radiokot.ru/circuit/digital/measure/60/





YserL


YserL

Екран від дозиметра:

RDX0004-P2P-00    I2C, 3v, підсвітка 100В 400 Гц
http://www.microchip.ua/LCD/COG/RDX0004.pdf
Сьогодні написав. Завтра подзвоню спитаю чи продають)

YserL

Цитата: YserL від 04.06.2012 23:18:16
Екран від дозиметра:

RDX0004-P2P-00    I2C, 3v, підсвітка 100В 400 Гц
http://www.microchip.ua/LCD/COG/RDX0004.pdf
Сьогодні написав. Завтра подзвоню спитаю чи продають)
Прибув, ще не запускав:



inkognito

і шо то він такий покоцаний? чи то захсна плівка?
Resistance is futile
