Похідна розбірна пічка
« : 20.03.2014 18:36:31 »
Трапився мені якось один німецький магазинчік з туристичним спорядженням, там мене зацікавила одна корисна штука, а саме похідна розбірна пічка, що правда 22 єврика було шкода, тож вирішив повторити конструкцію, взяв з сайту цю картинку

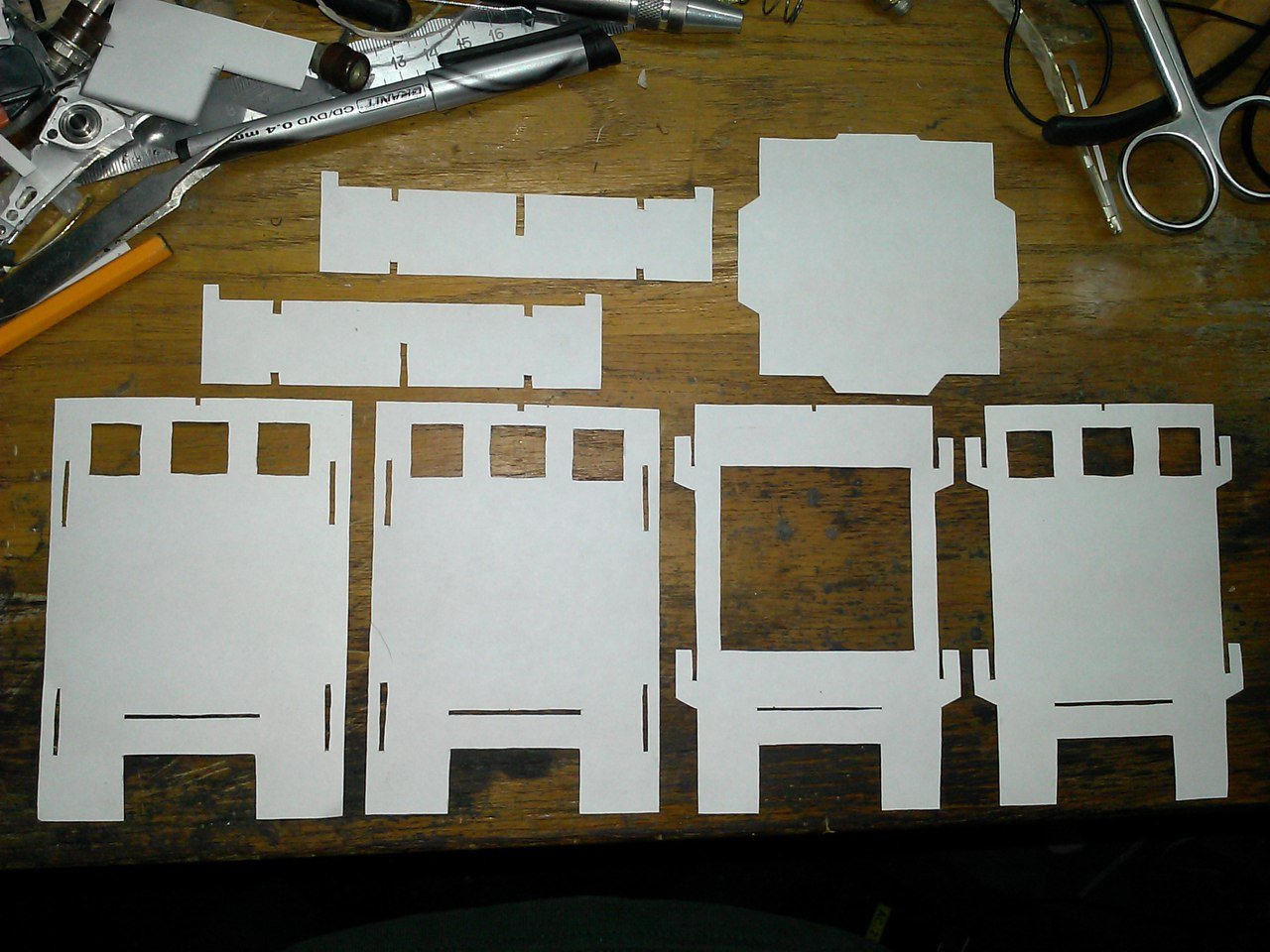

підігнав до потрібних розмірів і роздрукував



залізо вирішив використати від корпусів блоків живлення ПК



в процесі трохи вніс корективи в конструкцію



з початку вирізав і зібрав макет з картону

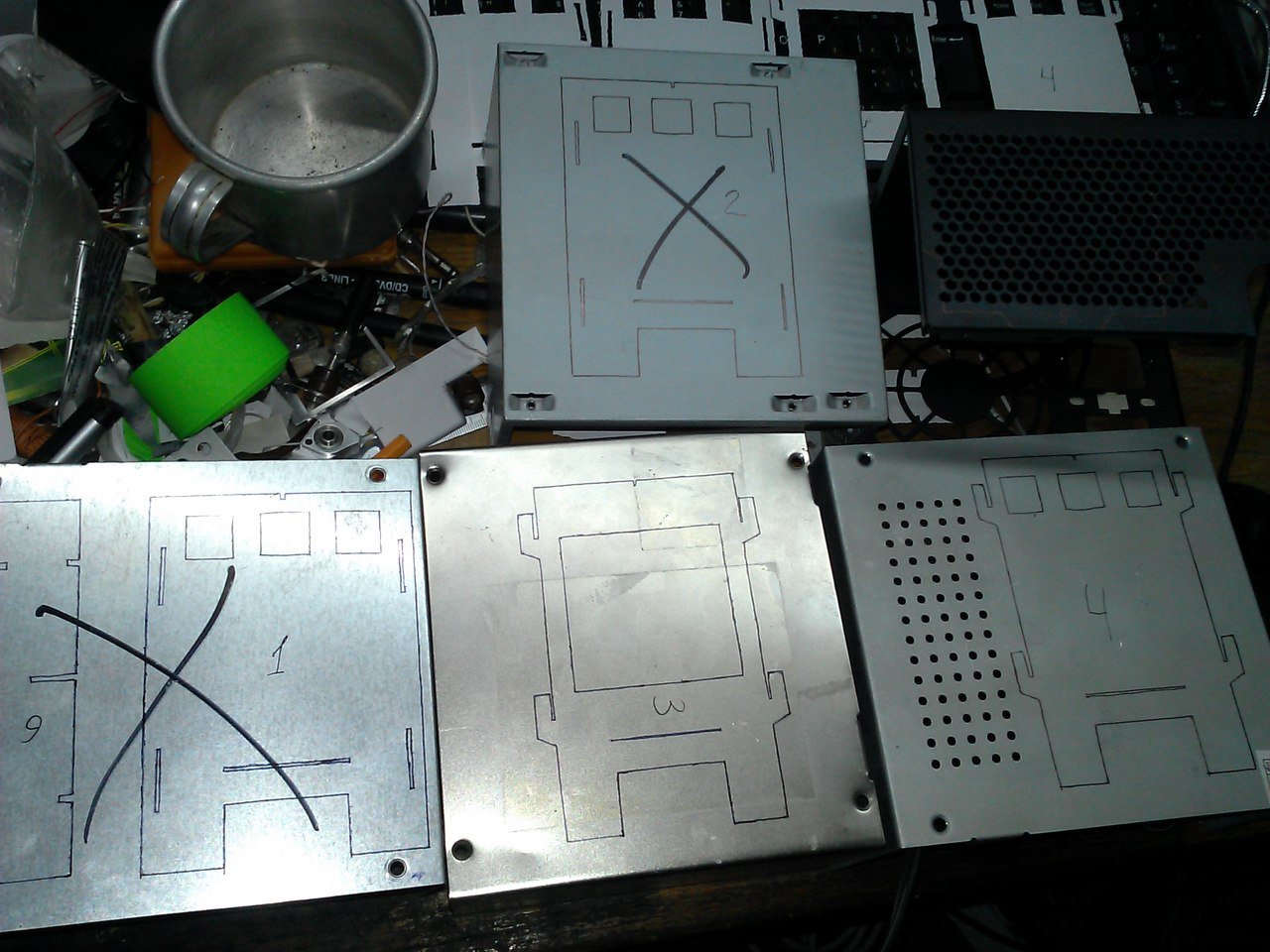

потім переніс на залізо



різав дремелем, обрізними дисками



готові деталі

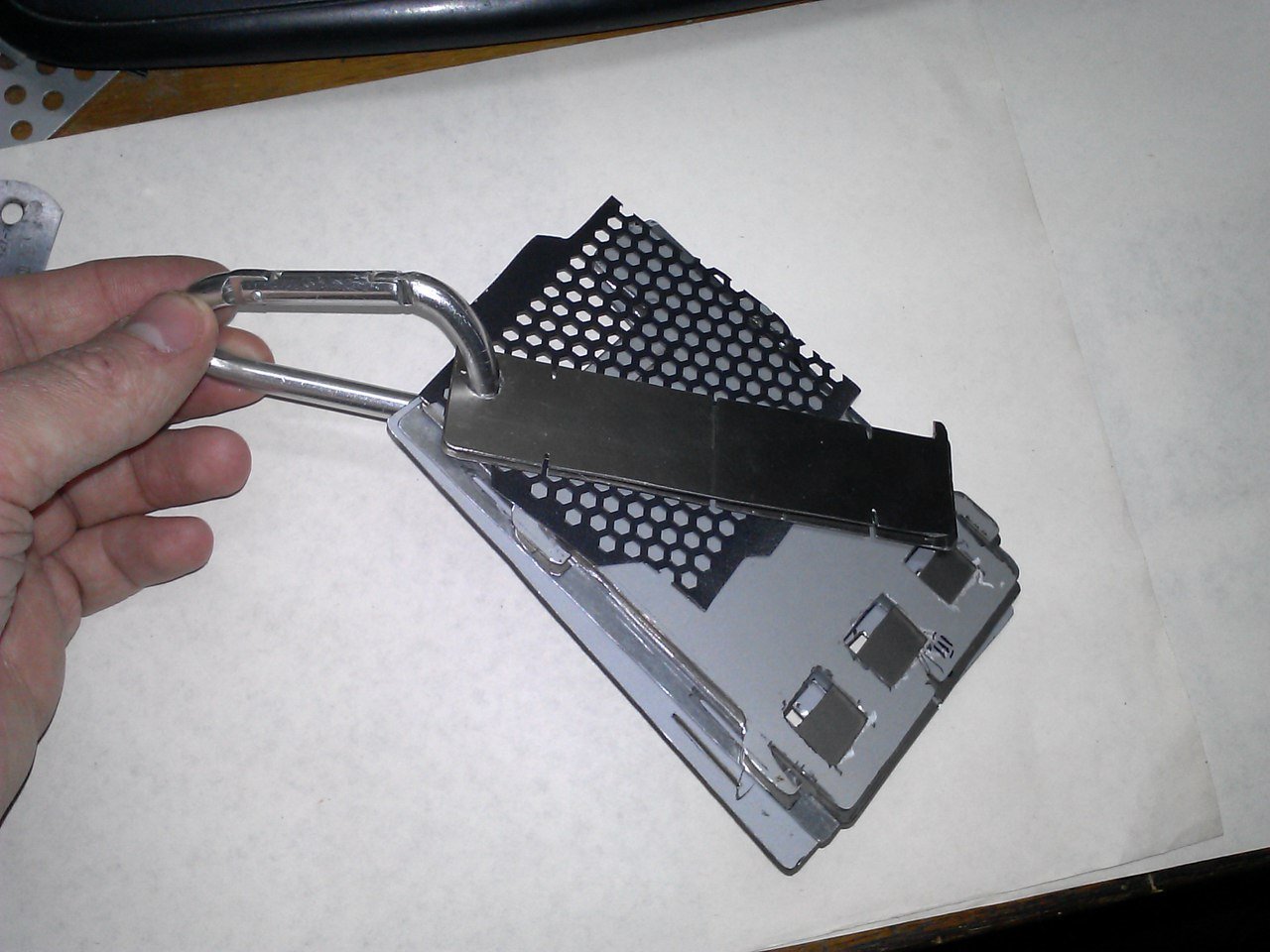

деталі можна скласти, місця займають мало, можна почепити на карабін, або зробити для них чохол









зібрана пічка













підставку можна використовувати окремо, вона має зацепи, щоб горнятко не з"їзжало



також її можна перевернути зацепами вниз і поставити котелок





випробовував на сухому спирту, але топити її можна дрібними гілками, щепками, шишками, торфом, і всяким дрібним твердим паливом









Планую брати її десь в ліс, або в похід, як запасний варіант :)
Розшарити F VK G+

romanlv

  • Зацікавлений
  • *
  • Повідомлень: 8
  • Рейтинг 7
    • Перегляд профілю
Re: Похідна розбірна пічка
« Відповідь #1 : 20.03.2014 19:07:19 »
Давно такою користуюсь, теж саморобною, аналог бачив з 200 гривень в одному з магазинчиків в Ашані.
Пічка бомба! Горить на малесеньких гілочках, а температура достатня для закипання 3-х літрів води (досить швидко). Відпочивав в криму (не зараз :)) то постійно люди підходили дивитись на це малесеньке чудо. Викрійку нарив в неті колись.

Розшарити F VK G+

stinger

  • Свої
  • Дослідник
  • *
  • Повідомлень: 1470
  • Рейтинг 465
  • Стать: Чоловіча
    • Перегляд профілю
Re: Похідна розбірна пічка
« Відповідь #2 : 20.03.2014 20:23:41 »
та, бачив шось подібне, з початку навіть хотів так і робити :)



Розшарити F VK G+

Bottlehunter

  • Супер Модератор
  • Дослідник
  • *****
  • Повідомлень: 2128
  • Рейтинг 1078
  • Стать: Чоловіча
    • Перегляд профілю
Re: Похідна розбірна пічка
« Відповідь #3 : 20.03.2014 21:27:21 »
Дуже класні пічки, треба буде спробувати. Мені модель від romanlv більше подобається, оскільки трохи більша за розміром.

Може маєте файлики з викрійками, то давайте в цій темі викладемо. Думаю, людям пригодиться.
Розшарити F VK G+
Най жиє Гуцулія!

YserL

  • Адміністратор
  • Дослідник
  • *
  • Повідомлень: 2543
  • Рейтинг 461
    • Перегляд профілю
Re: Похідна розбірна пічка
« Відповідь #4 : 20.03.2014 21:58:47 »
Дайте вектор в PDF) Якщо немає, скажіть оригіральний розмір для корекції. А також товщину. Цікаво скільки підрахувати скільки буде вирізати лазером на 1 мм листі.
Розшарити F VK G+

stinger

  • Свої
  • Дослідник
  • *
  • Повідомлень: 1470
  • Рейтинг 465
  • Стать: Чоловіча
    • Перегляд профілю
Re: Похідна розбірна пічка
« Відповідь #5 : 20.03.2014 22:24:33 »
Вектора я не маю, все робив з одної картинки, розміри найбільшої деталі 12 х 8,5 см, товщина метала 1 мм
ось доки з розтягнутими картинками, надрукувати і вирізати тільки
Розшарити F VK G+

Roy

  • Супер Модератор
  • Досвідчений Дослідник
  • *****
  • Повідомлень: 3338
  • Рейтинг 1324
  • Стать: Чоловіча
    • Перегляд профілю
    • Мої фото
Re: Похідна розбірна пічка
« Відповідь #6 : 20.03.2014 22:40:54 »
Думаю, я або YserL за наявністю вільного часу могли б намалювати в векторі схему.
Розшарити F VK G+
Meine Ehre heißt Treue

YserL

  • Адміністратор
  • Дослідник
  • *
  • Повідомлень: 2543
  • Рейтинг 461
    • Перегляд профілю
Re: Похідна розбірна пічка
« Відповідь #7 : 21.03.2014 17:39:49 »
мене смущає надпис Embalaje: 4,7 x 6,5 cm
тобто по цьому висота найбільшого елементу 6,5см

мда за 22 євро фігня:
Розшарити F VK G+

stinger

  • Свої
  • Дослідник
  • *
  • Повідомлень: 1470
  • Рейтинг 465
  • Стать: Чоловіча
    • Перегляд профілю
Re: Похідна розбірна пічка
« Відповідь #8 : 21.03.2014 20:05:43 »
Саме тому я і збільшував розміри до прийнятних, щоб можна було нормально користати
Розшарити F VK G+

Alter

  • Свої
  • Дослідник
  • *
  • Повідомлень: 1061
  • Рейтинг 212
  • Стать: Чоловіча
    • Перегляд профілю
Re: Похідна розбірна пічка
« Відповідь #9 : 21.03.2014 21:28:24 »
 Отож прошу зацінити результат півгодинної праці на основі малюнків Стінгера.
    Габарити зберіг 120х85мм (без верхніх розпірок), середина (топка) - 75х75мм. Розміри векторної схеми підігнав всі по феншую, так що напілінга там особого вже і не потрібно буде.
        Формат .DWG, качаєм, користаємось.

ПеС. Соррі що не з пікасси закинув - гмайл до себе в пенати чогось не пускає :(

ППеС. При наявності векторної схеми розкрою і жагучого бажання форумчан бути єдиноосібними власниками сійого чуда (воно ж "пічка розбірна"), пропоную всім бажаючим задекларувати свої бажання у відповідній темі, після чого можна буде задешево стати власниками тієї ж "пічки розбірної", зашаманеної чудесними технологіями лазерної порізки. Во...
Розшарити F VK G+
Нема нічого більш вічного за те, що обмотане синьою ізолентою.

YserL

  • Адміністратор
  • Дослідник
  • *
  • Повідомлень: 2543
  • Рейтинг 461
    • Перегляд профілю
Re: Похідна розбірна пічка
« Відповідь #10 : 21.03.2014 22:53:07 »
Ось і моя векторна схама, мене випередили  :( За 3D зачот. Розмір 12 кб. Вирішив трохи зекономити і не вирізати логотип.
Все гарно складається у 120*85 мм, при товщині у 1 мм бутерброд у 7 мм.
Скільки буде коштувати лазером вирізати із нерхавійки?
Процес:
Розшарити F VK G+

romanlv

  • Зацікавлений
  • *
  • Повідомлень: 8
  • Рейтинг 7
    • Перегляд профілю
Re: Похідна розбірна пічка
« Відповідь #11 : 21.03.2014 22:58:33 »
В моєї пічки розміри не більші. Я так само для горнятка її робив :) Точних сказати не можу бо не пригадую кому її минулого року позичив... Робив її з тонкої жесті. вирізав ножицями а дірки пробивав зубилом. Майте на увазі - якщо збільшувати розміри і товщину матеріалу то відповідно буде збільшуватись і вага, для мене наприклад це досить важливо.
Розшарити F VK G+

stinger

  • Свої
  • Дослідник
  • *
  • Повідомлень: 1470
  • Рейтинг 465
  • Стать: Чоловіча
    • Перегляд профілю
Re: Похідна розбірна пічка
« Відповідь #12 : 22.03.2014 23:11:21 »
Сьодні проводив випробування вогнем своєї пічки ;D

Після фізичної праці в лісі хочеться жерти, а в обід краще жерти шось гаряче, наприклад бульйончик, тож зібрав всі компоненти до купи та встановив пічку прямо на стовбурі великого поваленого дерева, так бо зручно



і запалив



дрібних гілочок завжди повно, тож палити є шо, тільки встигай підкидати :)



дув вітер і здував полум"я, тож вирішив зняти підставку



от і вода майже закипіла



запустив бульйон і обід готовий ;)



Загалом пічкою задоволений, час нагріву горнятка до кипіння десь 25-30 хв, але при цьому дув боковий вітер і здував через щілини полум"я в бік, при відсутності вітру нагрів відбувався би скоріше, плюс не завадило б мати кришку :)
Розшарити F VK G+

Rost

  • Зацікавлений
  • *
  • Повідомлень: 9
  • Рейтинг 1
    • Перегляд профілю
Re: Похідна розбірна пічка
« Відповідь #13 : 23.03.2014 18:35:35 »
У Львові промислово виготовляють "турбо" пічки з піддувом від кулера проца і двома батарейками АА.
Не сприйміть за рекламу. Ось відео аналога.
http://www.youtube.com/watch?v=NeYlkyCMDEs
Бачив то в роботі. Вражає. От щось таке буду робити сам.
Переваги: прекрасно горить навіть в дощ, дуже швидко закипає вода.
Недоліки: не така компактна.
Розшарити F VK G+

_BuR_

  • Свої
  • Постійний Дописувач
  • *
  • Повідомлень: 159
  • Рейтинг 45
  • Стать: Чоловіча
  • Велокур'єр
    • Перегляд профілю
    • Велокур'єрська доставка по місту
Re: Похідна розбірна пічка
« Відповідь #14 : 24.03.2014 20:10:45 »
Ще до недоліків - потрібно постійно і активно підкидати дрівця)), тільки відвернешся - все.Це я про ту з турбо піддувом.
Розшарити F VK G+
Незалежний велокур'єр, в будь-який час, в будь яку погоду 096 154 76 28

YserL

  • Адміністратор
  • Дослідник
  • *
  • Повідомлень: 2543
  • Рейтинг 461
    • Перегляд профілю
Re: Похідна розбірна пічка
« Відповідь #15 : 25.03.2014 11:45:04 »


По моїй моделі 5 м різу. Написав на 3 фірми скільки коштує різка.
Розшарити F VK G+

Alter

  • Свої
  • Дослідник
  • *
  • Повідомлень: 1061
  • Рейтинг 212
  • Стать: Чоловіча
    • Перегляд профілю
Re: Похідна розбірна пічка
« Відповідь #16 : 26.03.2014 16:29:57 »
2 YserL. Як твої результати в пошуці порізки? Є контора, що готова нарізати зі свого матеріалу (сталь 08кп, 9 грн\кг), і орієнтовно по 7-7.5грн/м.п. різу.
Розшарити F VK G+
Нема нічого більш вічного за те, що обмотане синьою ізолентою.

Цезар

  • Свої
  • Гуру
  • *
  • Повідомлень: 594
  • Рейтинг 182
  • Стать: Чоловіча
    • Перегляд профілю
Re: Похідна розбірна пічка
« Відповідь #17 : 26.03.2014 16:37:05 »
2  Alter
То скажи яка ціна точно, і якщо з емблемою Експлорера замість багаття.
Розшарити F VK G+
І рай, і пекло мають свої переваги. У раю чудовий клімат, а в пеклі – вишукане товариство.

Alter

  • Свої
  • Дослідник
  • *
  • Повідомлень: 1061
  • Рейтинг 212
  • Стать: Чоловіча
    • Перегляд профілю
Re: Похідна розбірна пічка
« Відповідь #18 : 26.03.2014 17:00:17 »
По всім підрахункам виходить 60 грн. То із невеликим запасом на різницю схем розкрою.
Розшарити F VK G+
Нема нічого більш вічного за те, що обмотане синьою ізолентою.

YserL

  • Адміністратор
  • Дослідник
  • *
  • Повідомлень: 2543
  • Рейтинг 461
    • Перегляд профілю
Re: Похідна розбірна пічка
« Відповідь #19 : 26.03.2014 17:29:57 »
Питався на фірмах, відписали тільки Галіндустрія. Метр різу 10,50 грн. Там 5 м, плюс матеріал.
Їм підходить вектор від автокаду, і в макеті не має бути заокруглень, тільки лінії, бо якщо дуга, то негарно виходить.
